мировой стандарт,
Мировой бестселлер для высокой производительности
Вертикальный обрабатывающий центр
Серия DNM имеет более высокую эффективность производства и более надежную конфигурацию.
размещение и структура. Серия DNM имеет конструкцию с высокой степенью вращения и высокой жесткостью.
Концепция дизайна, оснащенная шпинделем с прямым соединением и роликовой направляющей, обеспечивает клиентам наилучшие возможности обработки. Обработка серии DNM пуста
Пространство расширено и стало самым большим среди станков одного класса, чтобы справиться с диверсификацией.
Размеры станка

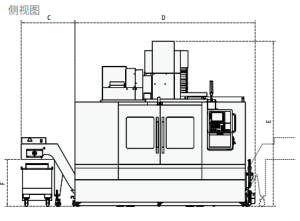

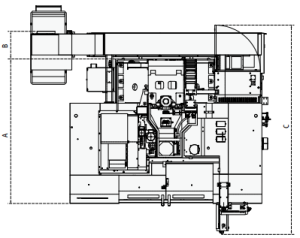

| Серия DNM (левый или правый транспортер стружки) вид сверху | вид сбоку | |||||
 |
 |
|||||
| Model | A(L) | B | C | D(W) | E(H) | F |
| DNM5705 | 2221 | 3349 | 1010(398) | 3145 | 2985 | 883(440) |
Максимальная длина машины (с дверцей электрошкафа и вращающейся панелью управления) , Увеличение ширины для установки боковых конвейеров для стружки [ ] указывает на дополнительную ширину, необходимую для установки спирального конвейера для стружки.
Высота от земли до выхода стружки [ ] указывает высоту, необходимую для установки спирального конвейера для стружки.

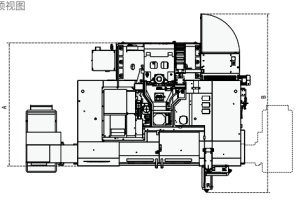

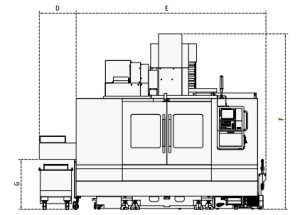

| Серия DNM (задний конвейер стружки), вид сверху | вид сбоку | ||||||
 |
 |
||||||
| Model | A(L) | B | C | D(W) | E(H) | F | G |
| DNM5705 | 2221 | 458 | 3349 | 650 | 3105 | 2985 | 883 |
главное выступление
| имя | единица | DNM 5705 | |
| Путешествовать | ось X | мм | 1050 |
| ось Y | мм | 570 | |
| ось Z | мм | 510 | |
| Расстояние от торца шпинделя до рабочей поверхности | мм | 150-660 | |
| Расстояние между центром шпинделя и направляющей колонны | мм | 618 | |
| Рабочий стол | Размер рабочего стола | мм | 1300×570 |
| загрузка | кг | 1000 | |
| Т-образный паз | 4-125X18H8 | ||
| Шпиндель | Максимальная скорость шпинделя | об/мин | 8000(12000) |
| Конус шпинделя | ISO#40 7/24 taper | ||
| крутящий момент двигателя | Нм | 117.8 | |
| Скорость подачи | Быстрая скорость движения (X/Y/Z) | м/мин | 36/36/30 |
| скорость подачи резки | мм/мин | 1-15000 | |
| Автоматическая замена инструмента | Тип рукоятки инструмента | BT40 | |
| Емкость инструментального магазина | Ea. | 24 | |
| Максимальный диаметр инструмента | мм | Ø80 | |
| Максимальный диаметр инструмента в прилегающем пространстве мм Ø | мм | Ø125 | |
| Максимальная длина инструмента | мм | 300 | |
| Максимальный вес инструмента | кг | 8 | |
| Метод выбора инструмента | random storage | ||
| Время смены инструмента (инструмент-инструмент) | с | 1.2 | |
| Время смены инструмента (от реза к резу) | с | 3.2 | |
| мотор | Шпиндельный двигатель | кВт | 11/18.5 |
| Двигатель подачи (X/Y/Z) | кВт | 1.8/1.8/3 | |
| источник питания | Источник питания (номинальная мощность) | кВА | 30 |
| Емкость охлаждающего бака | Емкость бака охлаждающей жидкости | л | 380 |
| Емкость смазки | л | 0.7 | |
| Размер машины | Высота машины | мм | 2985 |
| Площадь станка (длина х ширина) | мм | 3110 x 2413 | |
| Вес машины | кг | 6500 | |
| Стандартная конфигурация | Конфигурация опций |
| 10,4-дюймовый цветной ТЕТ-светодиод
•Монтажные и эксплуатационные инструменты •Охлаждающая камера и поддон для стружки • Защитные дверные блокировки • Стандартная система охлаждения • Устанавливать •Встроенный спиральный конвейер для стружки. • Индикаторы рабочего состояния (красный, желтый, зеленый) • Портативный MPG • Брызгозащищенный листовой металл •Рабочее освещение (светодиодные фонари) • Абсолютный импульсный энкодер X, Y, Z |
• Подготовка 4-й оси
• Cam ATC (30/40 ножей) • Конвейер для стружки и сборщик стружки. • Минимальное количество смазки • Масляный радиатор* • Нефтесборщик • Система распылительного охлаждения • Тестовая палочка • Выход воды из центра шпинделя • Сборщик масляного тумана |
