1.Макс.диаметр поворота. Заготовка 730мм
2.Макс.длина заготовки: 460 мм или 800 мм.
3.Направляющая шириной 5000 мм.
4.Диаметр шпинделя 105 мм.
1.Макс.диаметр поворота. Заготовка 730мм
2.Макс.длина заготовки: 460 мм или 800 мм.
3.Направляющая шириной 5000 мм.
4.Диаметр шпинделя 105 мм.
5.Серия тяжелых режущих дисков (без хвостового сиденья)

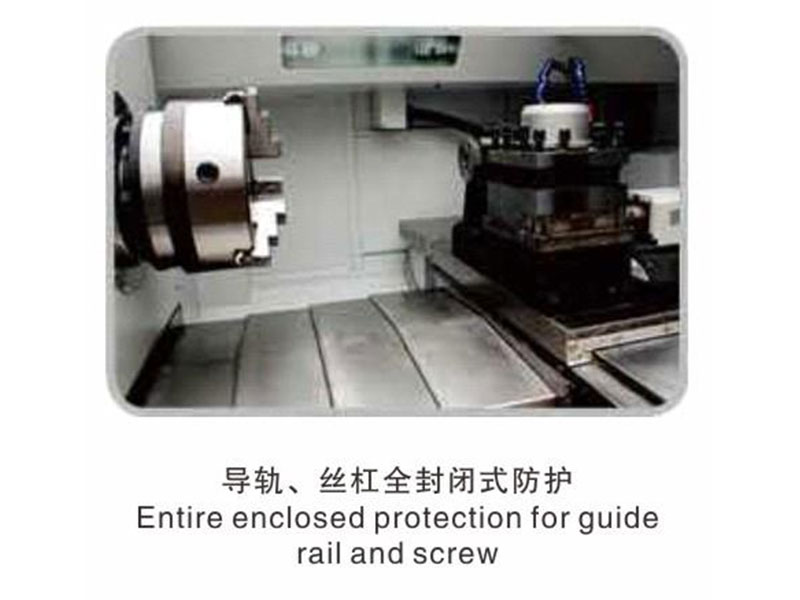

6.Ось Z станка имеет расширенную двойную треугольную скользящую направляющую, ширину направляющей 550, шариковый винт оси Z посередине, ножки токарного станка являются цельными, обеспечивают достаточную жесткость и стабильность точности станка.
7.Этот токарный станок особенно подходит для обработки пластин и набора деталей. Точность обработки на токарном станке с ЧПУ выше, чем у традиционного станка с плоской направляющей, а также высокая точность обработки и хорошая стабильная точность.
| Модель токарного станка | CN-SP70D | CN-SP70Z | ||
| Основные характеристики | Макс. Диаметр поворота. заготовки | 730mm | ||
| Пролет направляющей | 550mm | |||
| Диапазон обработки | Макс.диам.обработки | 700mm | ||
| Макс.диам.обработка на скользящей пластине | 630mm | |||
| Максимальный диаметр стержня может проходить через отверстие шпинделя | 102mm | |||
| Макс.длина заготовки | 460 мм/опция 800 мм | |||
| Шпиндель | Отверстие шпинделя | 105mm | ||
| Головка шпинделя собирает конус | 1:20 Ø115mm | |||
| Подключение шпинделя | 11 | |||
| Скорость вращения шпинделя | Плавное регулирование скорости 100-1000 об/мин. | Автоматическая третья передача 21,5-1000об/мин.
В: 240-1000об/мин М:60-300об/мин Л: 21,5-108об/минмин |
||
| Турель | Макс.продольное перемещение башни | 480 мм/опция 820 мм | ||
| Максимальный поперечный ход башни | 450mm | |||
| Продольная быстрая скорость движения | 8000 мм/мин | |||
| Поперечная быстрая скорость движения | 6000 мм/мин | |||
| Номер станции башни | 4 стоячие станции | |||
| Размер сечения башни | 32 x 32m㎡ | |||
| Размер от центральной линии шпинделя до опорной поверхности револьверной головки. | 32mm | |||
| Монтажные отверстия сверления, растачивания | МТ4 (опция) | |||
| Револьверная головка с ЧПУ | LD4B-CK6163 | |||

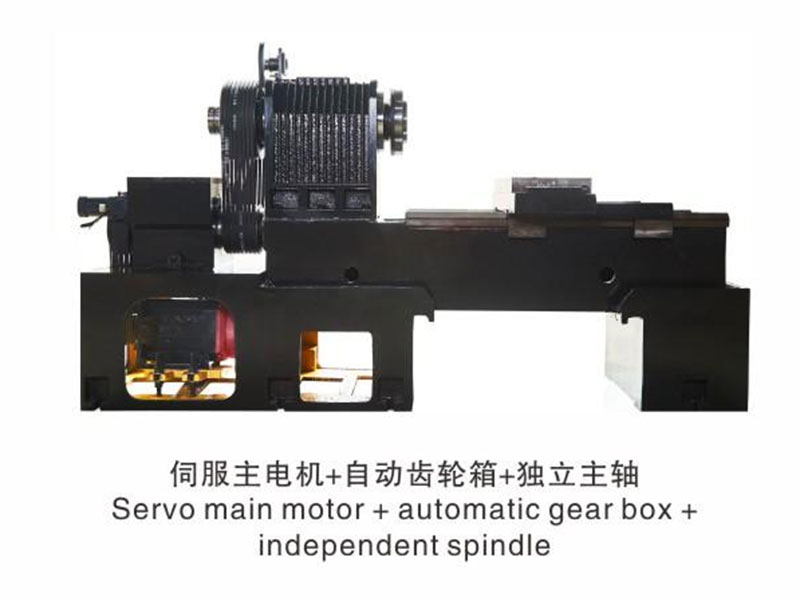

| Мотор | Мощность главного двигателя | 11 кВт сервопривод | ||
| Продольный (направление Z) крутящий момент серводвигателя | 15N.m | |||
| Поперечный (направление X) крутящий момент серводвигателя | 6N.M | |||
| Измерение | 460mm | 3055.5mm x 1812.5mm x 1729.5mm | ||
| 800mm | 3400mm x 1812.5mm x 1729.5mm | |||
| Вес нетто | 460mm | 3000kg | 3200kg | |
| 800mm | 3300kg | 3500kg | ||
