1.Поворот на токарном станке диаметром 400 мм.
2.Макс.длина заготовки:750 мм, 1000 мм.
3.Макс. Диам. Обработка на токарном станке 400мм.
4.Высота центра 200 мм.
1.Поворот на токарном станке диаметром 400 мм.
2.Макс.длина заготовки:750 мм, 1000 мм.
3.Макс. Диам. Обработка на токарном станке 400мм.
4.Высота центра 200 мм.

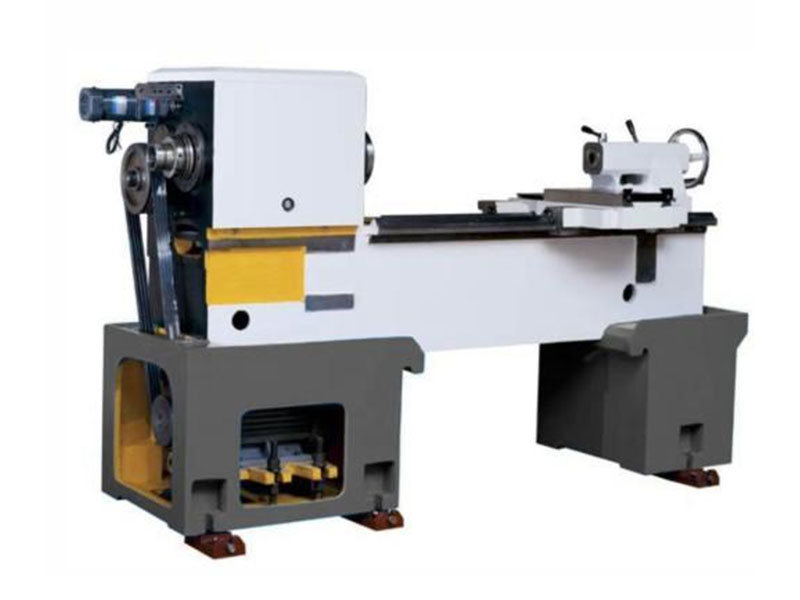

5.Монолитная сборная конструкция станины станка.
6.Скользящая поверхность рельса токарного станка прилипает к пластику. Демпфирование трения низкое.
7.Станок имеет хорошую консистенцию, поэтому точность может стабильно достигать уровня IT 7-IT6, а шероховатость обрабатываемой поверхности может достигать Ra1,6.

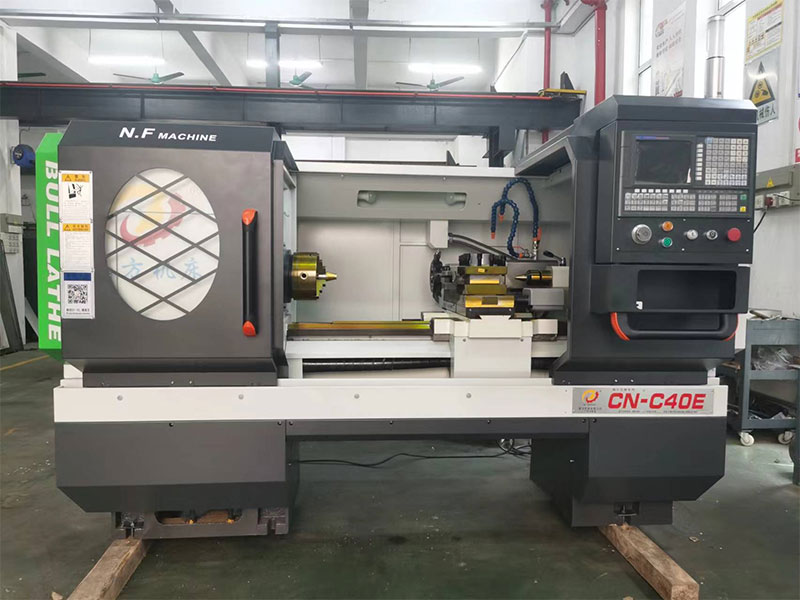

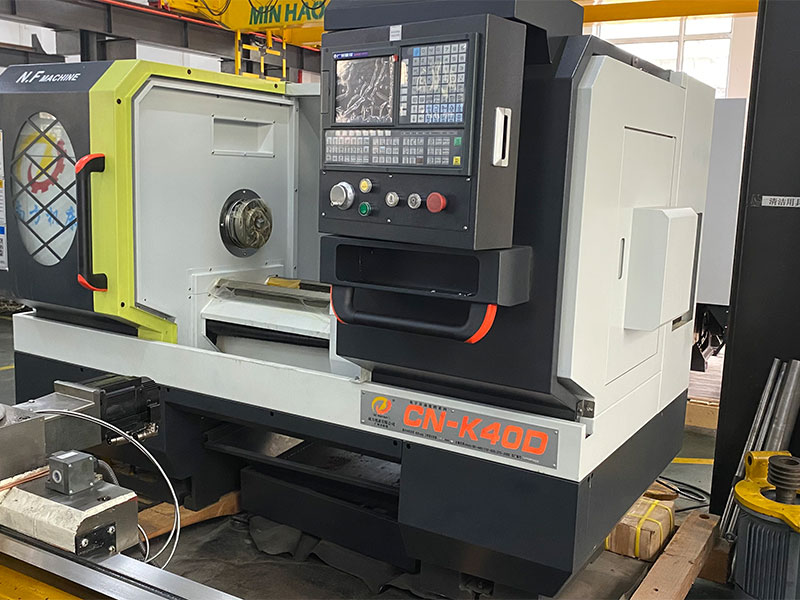

| Модель токарного станка | CN-C40E | CN-K40D | |
| Основные характеристики | Макс. диаметр качания. над кроватью | 400mm | |
| Макс.длина заготовки | 750mm | 1000mm | |
| Диапазон обработки | Макс.диам.обработка на токарном станке | 400mm | |
| Макс.диам.обработка на скользящей пластине | 220mm | ||
| Максимальная длина обработки (от задней бабки до кулачка патрона) | 640mm | 890mm | |
| Максимальный диаметр стержня может проходить через отверстие шпинделя | 60mm(независимый шпиндель） | 50mm(автоматическое переключение передач） | |
| Высота центра | 200mm | ||
| Размер задней бабки | 750mm | 1000mm | |
| Шпиндель | Отверстие шпинделя | 62mm（независимый шпиндель） | 52mm(автоматическое переключение передач） |
| Головка шпинделя собирает конус | 1:20 Ø70mm | Morse Cone 6 | |
| Скорость вращения шпинделя |
Плавное регулирование скорости 50-3000 об/мин. |
Автоматическая третья передача
Трехступенчатая автоматическая коробка передач, 60-2000 об/мин. Ч: 275-2000об/мин М: 112-820 об/мин Л:60-440об/мин |
|

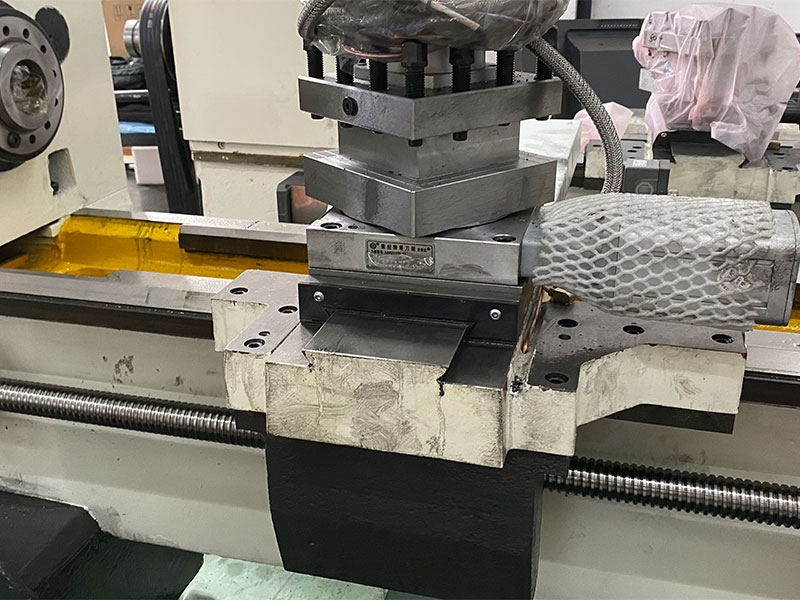

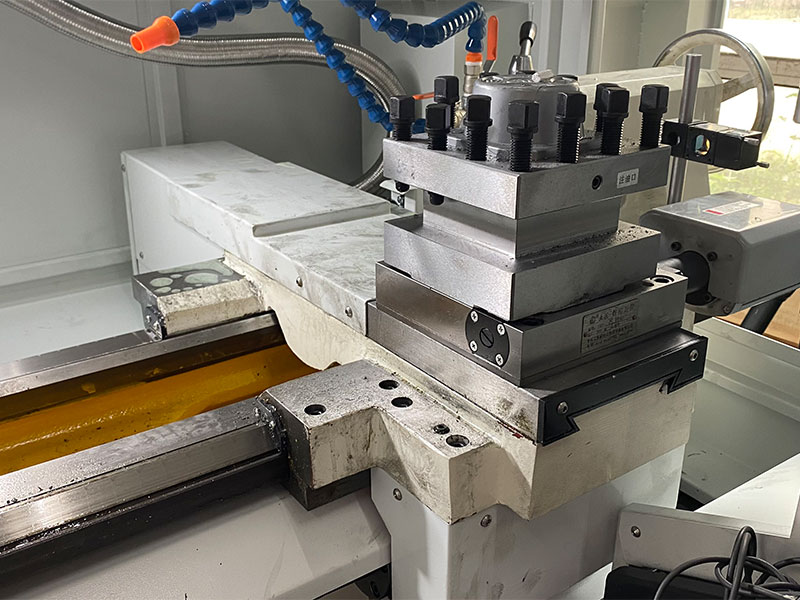

| Турель | Макс.продольное перемещение башни | 750mm | 1000mm |
| Максимальный поперечный ход башни | 230mm | ||
| Продольная быстрая скорость движения | 8000mm/min | ||
| Поперечная быстрая скорость движения | 4000mm/min | ||
| Номер станции башни | 4 стоячие станции | ||
| Размер сечения башни | 25 x 25m㎡ | ||
| Размер от центральной линии шпинделя до опорной поверхности револьверной головки. | 25mm | ||
| задняя бабка | Конус пиноли задней бабки | MT4 | |
| Макс.ход пиноли задней бабки | 130mm | ||
| Макс. поперечное перемещение | ±10mm | ||
| Мотор | Мощность главного двигателя | Сервопривод 5,5/7,5 кВт | |
| Продольный (направление Z) крутящий момент серводвигателя | 6N.m | ||
| Поперечный (направление X) крутящий момент серводвигателя | 4 N.m | ||
| Модель охлаждающего насоса | АЙБ-20 0,115кВт | ||
| Модель башни | LD4 | ||
| Размер машины (Д х Ш х В) | 1952.5mm x 1110mm x 1774mm | 2400.5mm x 1110mm x 1774mm | |
| Масса | 1600kg | 1700kg | |
