1.Макс.диаметр поворота. Над токарным станком 630мм
2.Макс.длина заготовки:1000 мм, 1500 мм, 2000 мм, 3000 мм.
3.Максимальный диаметр обработанного корпуса кровати 560 мм.
4.Высота центра 315 мм.
1.Макс.диаметр поворота. Над токарным станком 630мм
2.Макс.длина заготовки:1000 мм, 1500 мм, 2000 мм, 3000 мм.
3.Максимальный диаметр обработанного корпуса кровати 560 мм.
4.Высота центра 315 мм.
5.Эта машина представляет собой станок с рамой с числовым программным управлением. Шпиндель приводится в движение шестерней передней бабки для обеспечения трехступенчатой механической коробки передач высокой, средней и низкой передачи. Шестерни в передней бабке имеют большое передаточное число (i = 21), используется расширяющая шестерня. может увеличить крутящий момент трансмиссии, когда машина работает на средней и низкой скорости, чтобы выдерживать более сильные удары. Токарный станок шлифуется с помощью направляющей с числовым программным управлением, передняя бабка изготавливается с помощью японской горизонтальной обработки Divid, а шестерни в передней бабке изготавливаются с помощью зубошлифовальной обработки с ЧПУ.
6.Машина обладает высокой точностью, низким уровнем шума, хорошей жесткостью, удобством в эксплуатации и т. д. Подходит для обработки всех видов пластин, гильз, валов, внутреннего и внешнего протектора, конуса, сферы и т. д.

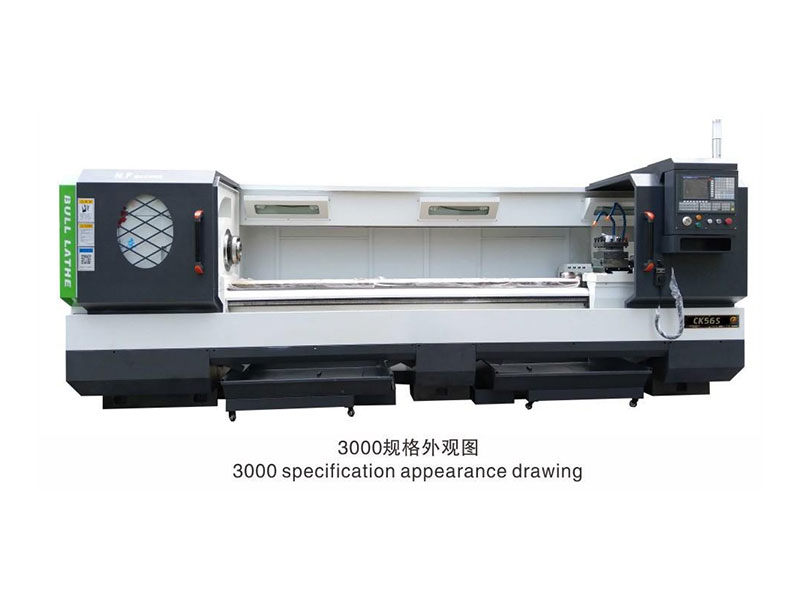

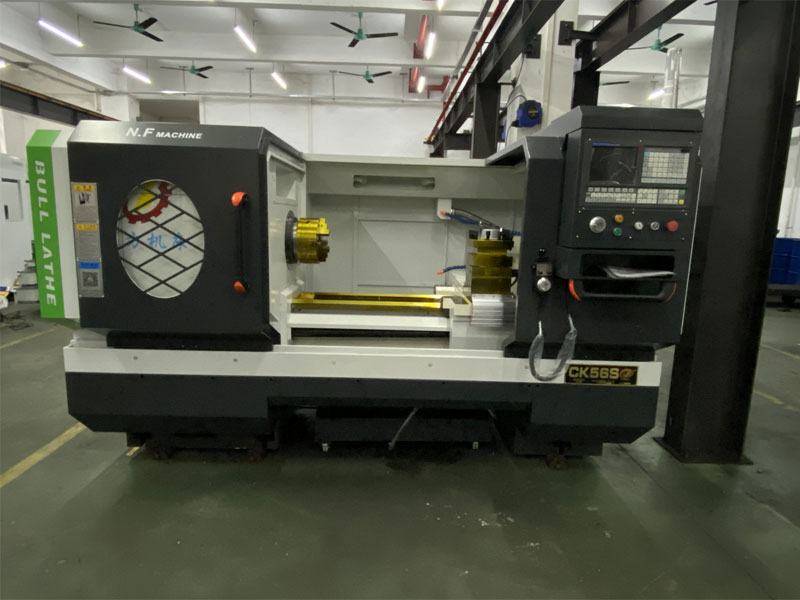

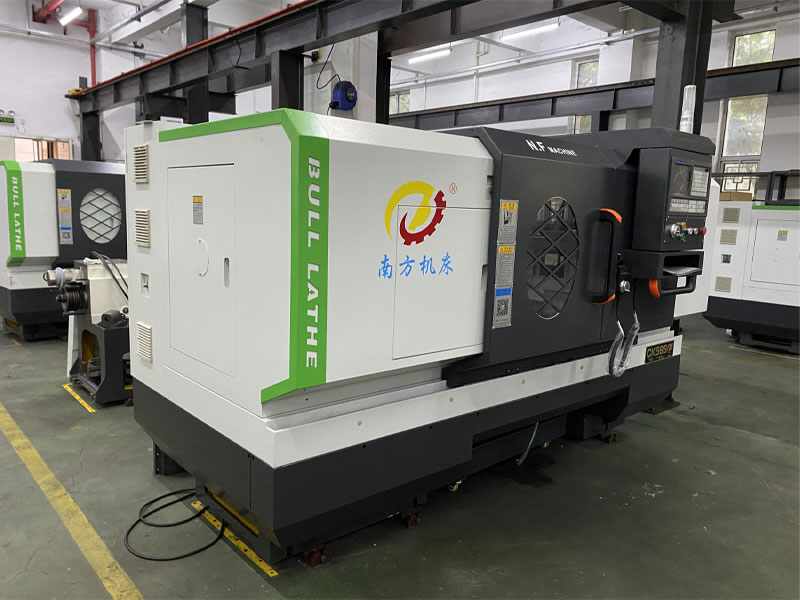

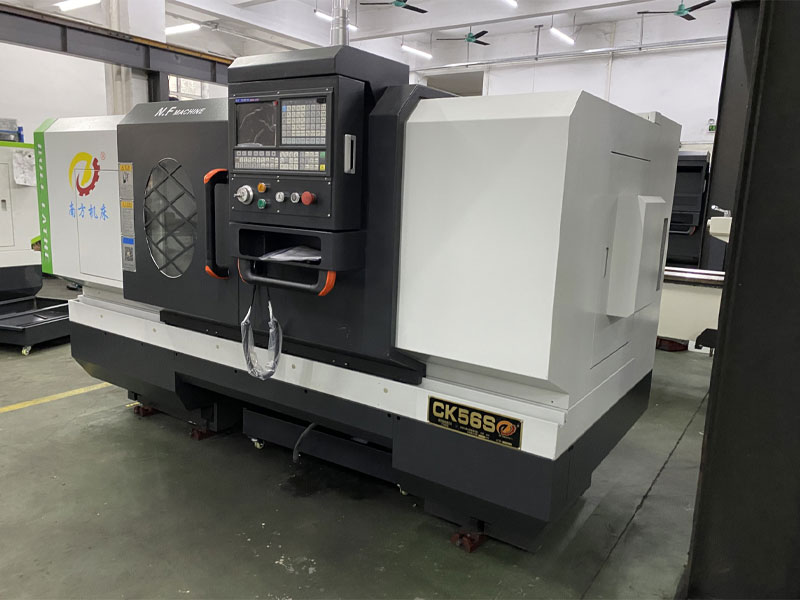

| Модель токарного станка | CK56S | |||||
| Максимальный диаметр поворота над токарным станком | 630mm | |||||
| Макс.длина заготовки | 1000mm | 1500mm | 2000mm | 3000mm | ||
| Диапазон обработки | Обработанный максимальный диаметр корпуса станины | 560mm | ||||
| Максимальный диаметр обработанной пластины | 410mm | |||||
| Макс.длина обработки | 900mm | 1400mm | 1900mm | 2900mm | ||
| Диаметр стержня | 84mm | |||||
| Высота центра | 315mm | |||||
| Шпиндель | Отверстие шпинделя | 86mm | ||||
| Цанговый конус головки шпинделя | 1:20 Ø90mm | |||||
| Скорость вращения шпинделя | Ч: 1600-500 об/мин
М: 760-190 об/мин Л: 220-45 об/мин |
|||||
| Турель | Макс.продольное перемещение башни | 1000mm | 1500mm | 2000mm | 3000mm | |
| Максимальный поперечный ход башни | 300mm | |||||
| Продольная быстрая скорость движения | 6000mm/min | |||||
| Поперечная быстрая скорость движения | 3000mm/min | |||||
| Номер станции башни | 4 station | |||||
| Размер сечения башни | 25 x 25m㎡ | |||||
| Размер от центральной линии шпинделя до опорной поверхности револьверной головки. | 25mm | |||||
| задняя бабка | Конус пиноли задней бабки | MT5 | ||||
| Макс.ход пиноли задней бабки | 150mm | |||||
| Макс. поперечное перемещение | ±15mm | |||||
| Мотор | Мощность серводвигателя шпинделя | 7.5kw | ||||
| Продольная (направление Z) мощность серводвигателя | 1.5kw | |||||
| Поперечная (направление X) мощность серводвигателя | 1.2kw | |||||
| Модель охлаждающего насоса | АЙБ-20 0,115кВт | |||||
| Модель башни | LD4 | |||||
| Главный приводной ремень | 6-SPZ2437 | |||||
| Размер машины (Д х Ш х В) | 1000mm | 2500mm x 1400mm x 1550mm | ||||
| 1500mm | 3000mm x 1400mm x 1550mm | |||||
| 2000mm | 3500mm x 1400mm x 1550mm | |||||
| 3000mm | 4500mm x 1400mm x 1550mm | |||||
| Вес нетто | 1000mm | 2400kg | ||||
| 1500mm | 2600kg | |||||
| 2000mm | 2900kg | |||||
| 3000mm | 3400kg | |||||
