Основные характеристики:
1.Максимальный диаметр зажима главного шпинделя..: Ø10 мм
2.Максимальная длина подачи (раз): 240 мм
3.Скорость вращения главного/подчиненного шпинделя: 2900/9790 об/мин, 3870/11800 об/мин

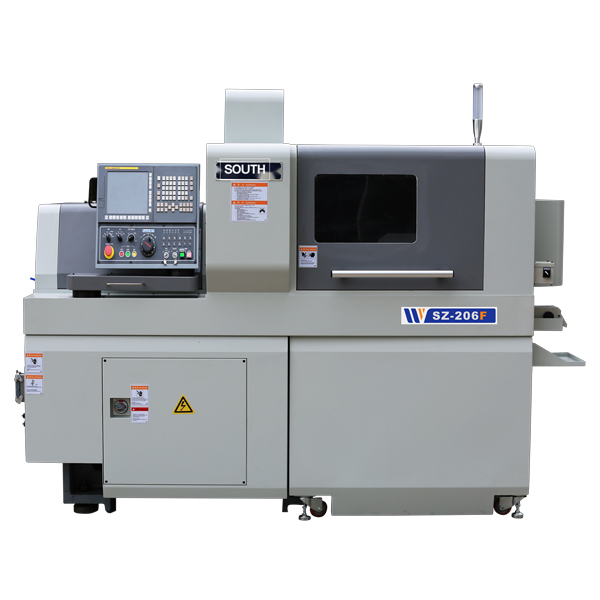

4.6-осевой токарный станок с ЧПУ швейцарского типа
Основные характеристики:
1.Максимальный диаметр зажима главного шпинделя..: Ø10 мм
2.Максимальная длина подачи (раз): 240 мм
3.Скорость вращения главного/подчиненного шпинделя: 2900/9790 об/мин, 3870/11800 об/мин
4.6-осевой токарный станок с ЧПУ швейцарского типа
Введение：
1.Новый дизайн корпуса рейки оптимизирован с помощью анализа методом конечных элементов (FEA), который эффективно поглощает вибрацию и уменьшает резонанс, удовлетворяя при этом высокую жесткость и высокую точность обработки.
2.Максимальная установка инструмента 30шт, богатый режущий инструмент, подходит для обработки сложных деталей.
3.Sub шпинделя стороны макс установить 14pic инструменты: 4pcs токарный инструмент, 7pcs торцевые инструменты и 3pcs крест жить инструменты, действительно реализовать несколько одновременной обработки, эффективное производство.
4.Используйте синхронную структуру направляющей втулки, реализуйте высокую скорость и высокую точность обработки.
5.Потому что Y-оси направляющей шины через центр шариковинтовой пары параллельно точке резки, уменьшая нагрузку сопротивления резки расстояние, так что направление оси Y и Z направление оси инструмента отдыха жесткой увеличить, продлить срок службы инструмента, улучшить стабильность и точность непрерывной обработки.
6.С направляющей втулкой и без направляющей втулки режим, гибкое переключение, чтобы удовлетворить потребности различных технологий обработки.
7.Встроенный шпиндель с масляным охлаждением имеет преимущества малой инерции, низкого шума, быстрого отклика и легкого позиционирования.
AОсновные характеристики：
| Модель | SZ-126F | ||
| Эскиз расположения режущего инструмента | |||
| Устройство ЧПУ | FANUC Oi-TF Plus | ||
| Источник питания | 200AVC | ||
| Номинальная мощность токарного станка | 11 KW | ||
| Диапазон обработки | Диапазон обработки диам. | 12mm | |
| Главный шпиндель макс. зажимной диам. | 12mm | ||
| Максимальная длина подачи (раз) | 240mm | ||
| Главный/подсобный шпиндель | Мощность главного шпинделя | 2.2/3.7Kw | |
| Мощность вспомогательного шпинделя | 1.5/2.2Kw | ||
| Главный шпиндель Максимальный диаметр сквозного отверстия. | 13 мм | ||
| Разрешение по оси C | 0,001 градус | ||
| Частота вращения главного/подчиненного шпинделя | 2900/9790р/мин 3870/11800р/мин | ||
| Максимальный диаметр зажима субшпинделя | 12 мм | ||
| Подшпиндель максимальный диаметр сквозного отверстия. | 13мм | ||
| Максимальная глубина сверления главного шпинделя | 50 мм | ||
| Максимальный ход главного шпинделя | С направляющей втулкой | 240 мм | |
| Без направляющей втулки | 360 мм | ||
| Максимальное количество установленных инструментов. | 30 | ||
| Инструмент главного шпинделя | |||
| ①OD Токарный инструмент | Кол-во.×Модель | 6X¨12 мм | |
| ② Крестообразный живой инструмент | Кол-во.×Модель | 5XER16 | |
| Диаметр сверления. | 10 мм | ||
| Диам. резьбонарезной плашки | M6 | ||
| Частота вращения рабочего инструмента | Макс 4000 об/мин | ||
| Мощность инструмента | 1 кВт | ||
| ③ Инструмент с фиксированной торцевой поверхностью | Кол-во.×Модель | 5XER16 | |
| Диаметр сверления | 10 мм | ||
| Диам. резьбонарезной плашки | M8 | ||
| Подшпиндельный инструмент | |||
| ⑥ Фиксированная торцевая поверхность | Количество × Модель | 4×ER16 | |
| Диаметр сверления | Макс 10 мм | ||
| Диам. резьбонарезной плашки. | Макс M6 | ||
| Живой инструмент | ⑥ Инструмент для обработки торцов под напряжением | Количество × Модель | 3×ER16 |
| Диаметр сверления | Макс 10 мм | ||
| Диам. резьбонарезной плашки | Макс M6 | ||
| Частота вращения рабочего инструмента | Макс 5000 об/мин | ||
| Мощность инструмента | 0,75 кВт | ||
| ⑤ Крестообразный живой инструмент | Кол-во.×Модель | 3×ER16 | |
| Диаметр сверления | Макс 10 мм | ||
| Диам. резьбонарезной плашки | Макс M6 | ||
| Токарный инструмент ④ OD | 4X¨12 | ||
| Скорость быстрой подачи | m/min(Z1/Z2/X2/Y1)24(X1/Y2) | ||
| Мощность двигателя подачи | 0.75Kw(Z1/Z2/X1/X2/Y1/Y2) | ||
| Мощность насоса режущего масла | 0.4Kw | ||
| Мощность масляного насоса охлаждения главного/подшпиндельного шпинделя | 0,7Kw | ||
| Мощность насоса смазочного масла | 0.035Kw | ||
| Максимальная длина сборника для заготовок | 80 мм | ||
| Центр главного/вспомогательного шпинделя в нижней части корпуса токарного станка | 1018 мм | ||
| Объем бака для смазочного масла | 160L | ||
| Давление воздуха | ≥0.5Mpa | ||
| Вес нетто | 2800 кг | ||
| Размеры (Д×Ш×Г) | 2363X1402X1918 мм | ||
Стандартная конфигурация：
1.Тайваньская система управления SYNTEC 220TB
Японская система управления FANUC (опция)
2.10,4-дюймовый цветной ЖК-дисплей
3.Система охлаждения главного/подчиненного шпинделя
4.Система смазки
5.Направляющая втулка с вращательным приводом
6.Устройство обдува главного/подшпиндельного шпинделя
7.Светодиодная рабочая лампа
8.Защита от утечки электроэнергии
9.Трансформатор
10.3-цветный башенный фонарь
11.винтовая/направляющая шина HIWIN/PMI, класс 3
12.Бак для режущего масла
13.главный/подсобный шпиндель 1шт; направляющая втулка 1 шт.
14.Инструментальный шкаф
15.Транспортер стружки
16.Книга инструкций
Дополнительная конфигурация：
1. Автоматический податчик прутков
2.Транспортер для стружки
3.Сборщик масляного тумана
4.Насос высокого давления
5.Коллектор для длинных деталей
6.Внешнее рабочее освещение
7.Детектор поломки метчика
8.Детектор поломки режущего инструмента
9.Зажимное устройство для материала специальной формы
10.Держатель инструмента для закручивания резьбы
11.Передний эксцентриковый держатель инструмента
