База станка оптимизирована с учетом анализа методом конечных элементов, поэтому она имеет хорошую жесткость;
Шпиндель-это шпиндель с тайваньской втулкой, он высокоскоростной,
хорошая точность, хорошие динамические характеристик
База станка оптимизирована с учетом анализа методом конечных элементов, поэтому она имеет хорошую жесткость;
Шпиндель-это шпиндель с тайваньской втулкой, он высокоскоростной,
хорошая точность, хорошие динамические характеристик
Используйте тайваньскую высокоточную линейную направляющую и шариковый винт, плавную передачу, низкий уровень шума, высокую точность позиционирования;
Ось X имеет структуру предварительного растяжения, уменьшает влияние термической деформации на точность оси X и повышает жесткость оси X;
Разработан механизм разделения масла и воды в направлении Z, который может эффективно уменьшить загрязнение смазочного материала в охлаждающей жидкости резервуара для воды;
Станок особенно подходит для обработки деталей с небольшими осями, трубками и втулками с высокой скоростью и точностью, хорошей отделкой, стабильным размером и т. д.

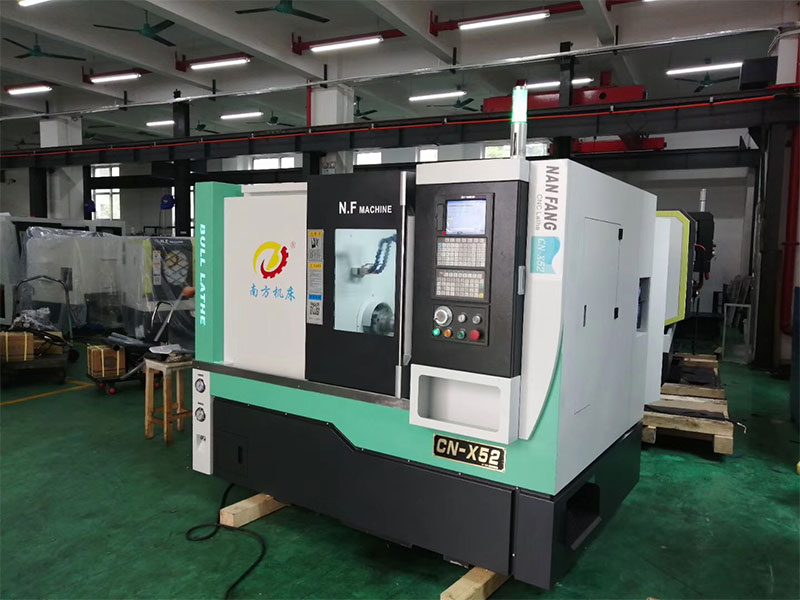

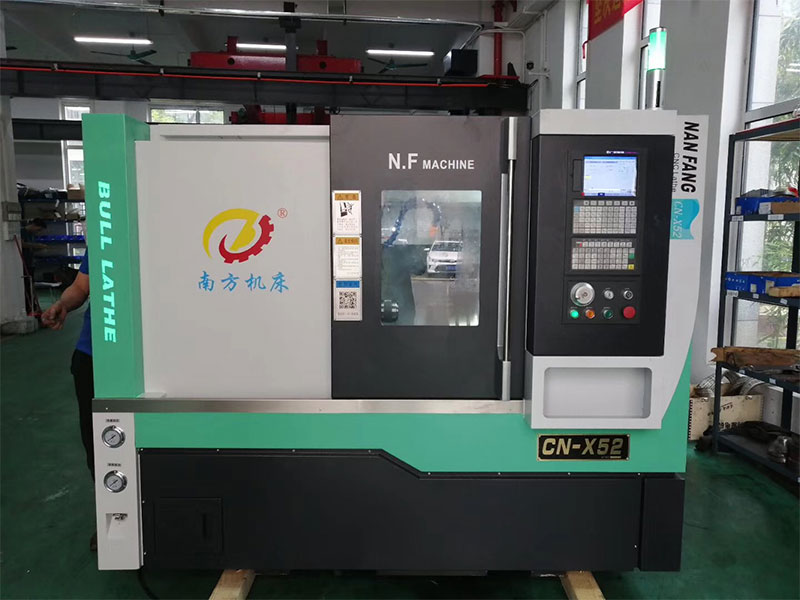

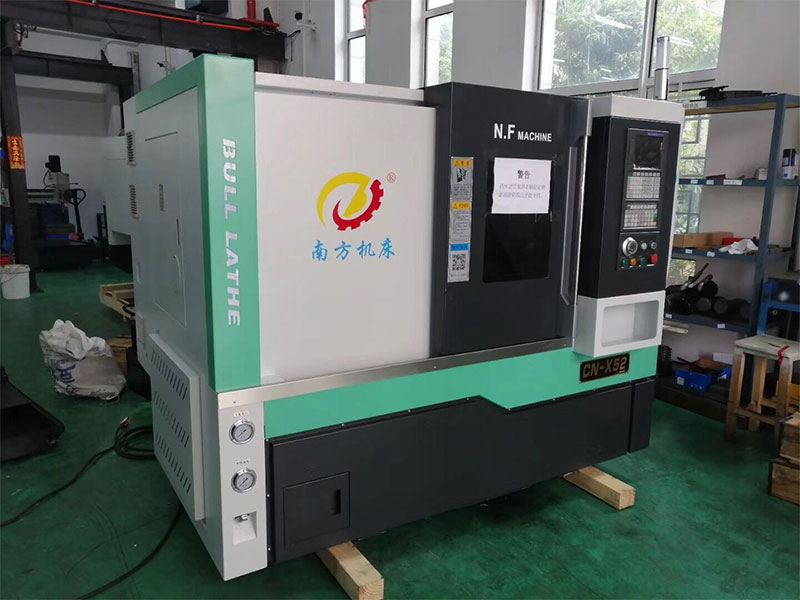

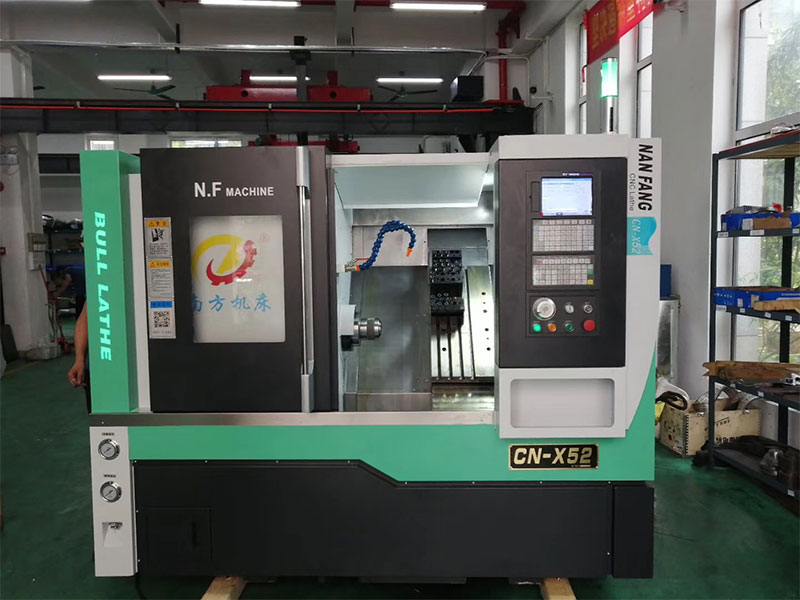

| Модель токарного станка | CN-X52 | CN-X52L | |
| Основные характеристики | Макс. диаметр качания. над токарным станком | 500mm | |
| Наклон станины токарного станка | 45 степень | ||
| Диапазон обработки | Макс. диам. обработка на токарном станке | 480mm | |
| Макс. Диаметр сверления (ось и втулка) | 290mm | ||
| Макс.длина обработки (Цанговый патрон) | 275mm | 405mm | |
| Макс. длина обработки (гидравлический патрон) | 275mm | 405mm | |
| Макс. длина обработки (гидравлический патрон | 215mm | 325mm | |
| Макс.диаметр стержня | Ø52mm | ||
| Высота центра (от направляющей пластины до центра шпинделя) | 80mm(150mm special order) | ||
| Шпиндель | Отверстие шпинделя | Ø62mm | |
| Тип шпиндельной головки | A2-6 | ||
| Головка шпинделя собирает конус | Диаметр 68,1:20 | ||
| Макс. скорость шпинделя | 3500об/мин | ||
| Зажим | Гидравлический зажим | A2-6 | |
| Турель | Тип башни | Инструмент «Ряд» | |
| Размер башни | 20 x 20mm | ||
| Макс. размер башни | Ø25mm | ||
| Подающий вал | Макс. путешествие в направлении X | 970mm | |
| Макс. Z-направление движения | 395mm | 520mm | |
| Х/З. быстрая скорость движения оси | 24/24 г. н.э./с | ||
| Макс. скорость подачи резки | 8000 мм/мин | ||
| Люфт винта оси Z | ≦0.01 | ||
| Люфт винта оси X | ≦0.01 | ||
| Точность обработки | Округлость | ≦0.003 | |
| Конус | ≦0.005/100 | ||
| Соосность | ≦0.004/100 | ||
| Точность позиционирования | ±0.005 | ||
| Повторите точность положения | ±0.0025 | ||
| Мотор | Мощность главного двигателя (стандартная конфигурация) | 7.5kw | |
| Мощность приводного двигателя оси X/Z ЯПОНИЯ YASKAWA | 1.3kw | ||
| Продольный (направление Z) крутящий момент серводвигателя | 8.34N.m(YASKAWAI),7.5N.m(GKS/Kanedi | ||
| Поперечный (направление X) крутящий момент серводвигателя | 8.34N.m(YASKAWAI),7.5N.m(GKS/Kanedi | ||
| Тип охлаждающего насоса | AYB-20 0.115KW | ||
| Суммарная мощность | 15KW | ||
| Размер машины(L x W x H) | 2170mm X 1700mm X 1850mm | 2400mm x 1900mm x 2100mm | |
| Масса | 2800 kg | 3000kg | |
