Принять конструкцию башни механической резки по оси Y с широким диапазоном обработки (максимальный диаметр обработки может достигать 230 мм; максимальная длина обработки может достигать 240–400 мм), что значительно повышает гибкость процесса; Высокая скорость головки (до 4000-6000 оборотов в течение 24 часов) значительно повышает эффективность обработки продукции;
База станка оптимизирована методом конечных элементов.
Принять конструкцию башни механической резки по оси Y с широким диапазоном обработки (максимальный диаметр обработки может достигать 230 мм; максимальная длина обработки может достигать 240–400 мм), что значительно повышает гибкость процесса; Высокая скорость головки (до 4000-6000 оборотов в течение 24 часов) значительно повышает эффективность обработки продукции;
База станка оптимизирована методом конечных элементов.
и имеет хорошую жесткость
Ось X/Z имеет предварительно растянутую структуру, которая уменьшает влияние термической деформации на точность оси X/Z и повышает жесткость оси X/Z.
Режим удаления стружки может быть боковой или обратной выгрузкой, что позволяет легко адаптироваться к планировке цеха;

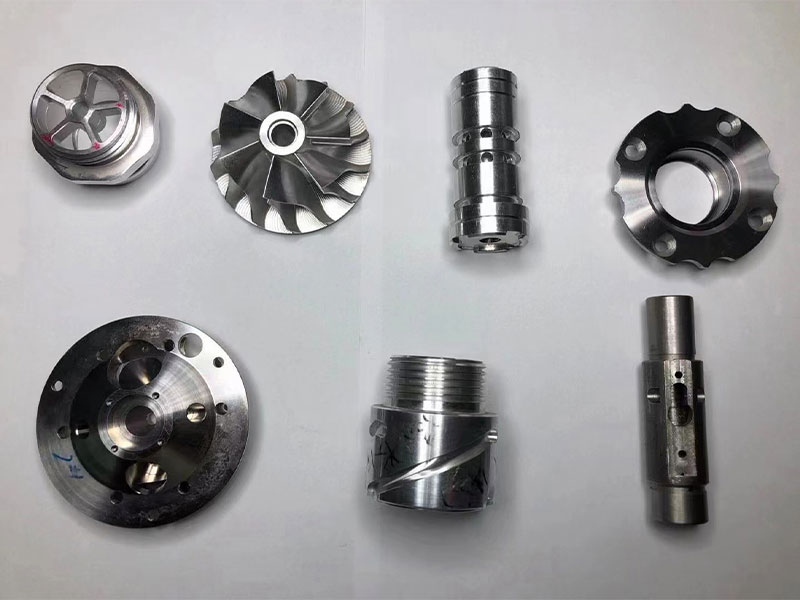

Этот станок особенно подходит для обработки деталей валов, труб и дисков, поскольку обладает такими преимуществами, как высокая скорость, высокая точность, хорошая отделка, стабильность размеров и т. д.
| Модель токарного станка | ST46 | ST52 | ST66 | ST75 | ||||||||
| Основные характеристики | Макс. Диаметр поворота на станине | 500mm | 520mm | |||||||||
| Диапазон обработки | Макс. Длина поворота | 280mm,430mm,
730mm,1080mm |
475mm,1025mm | |||||||||
| Макс. Диаметр поворота | 230mm | 310mm | ||||||||||
| Диаметр стержня | 45mm | 51mm | 65mm | 74mm | ||||||||
| Грузоподъемность | Диски | 50kg | 90kg | |||||||||
| Детали вала | 80kg | 150kg | ||||||||||
| Точность | Точность повторения положения оси X/Z | ±0.0025/±0.005 | ||||||||||
| Точность положения оси X/Z | ±0.005/±0.08 | |||||||||||
| Расстояние передачи человек-машина | Высота центра (центр шпинделя находится далеко от нижней части станины) | 980mm | 1125mm | |||||||||
| Производительность шпинделя | Тип и коды концов шпинделя | A2-5 | A2-6 | A2-8 | ||||||||
| Конусность переднего отверстия шпинделя | MMT6 | Ø68/1:20 | ØØ83/1:20 | ØØ100/1:20 | ||||||||
| Диаметр отверстия шпинделя | 56mm | 62mm | 79mm | 90mm | ||||||||
| Одношпиндельная бабка | Диапазон скоростей шпинделя | 35-4000об/мин | 30-3000об/мин | |||||||||
| Серия скорости шпинделя | Бесступенчатый | |||||||||||
| Преобразование скорости шпинделя | Автоматический ввод | 1 об/мин, прямая инструкция | Окружная скорость | |||||||||
| Ручной ввод | 10 об/мин, прямая инструкция | Непрерывный контроль | ||||||||||
| Производительность двигателя | Выходная мощность главного двигателя | минутный рейтинг | 11kw | 15kw | 18.5kw | |||||||
| Непрерывный рейтинг | 7.5kw | 11kw | 15kw | |||||||||
| X/Z /y/s крутящий момент двигателя | 15/10/10/7.5N.m | 15/15/10/10 N.m | ||||||||||
| Гидравлический зажим | тандартный патрон | Диаметр патрона | 6” | 8” | 10” | |||||||
| Производительность подающего вала | Скорость быстрого движения оси X | 20 м/мин | ||||||||||
| Скорость быстрого движения оси Z | 24м/с | |||||||||||
| Линейная направляющая оси X | 30 | 35 | ||||||||||
| Линейная направляющая оси Z | 35 | |||||||||||
| Ход оси X | 135mm | 200mm | ||||||||||
| Ход оси Z | 310mm,460mm,760mm,1110mm | 680mm,1230mm | ||||||||||
| Производительность задней бабки | Диаметр втулки задней бабки | 60mm | 85mm | |||||||||
| Ход втулки задней бабки | 110mm | 120mm | ||||||||||
| Конусность конического отверстия шпинделя задней бабки | Морс 4 | |||||||||||
| Максимальное усилие втулки задней бабки | 8000N | |||||||||||
| Ход корпуса задней бабки | 400mm | |||||||||||
| Производительность башниe | Форма держателя инструмента | Горизонтальная станция Power 12 (с осью Y)
|
||||||||||
| Время передачи инструмента: 30 на станцию (включая время торможения) | 0.1s | 0.12s | ||||||||||
| Макс. Скорость инструмента | 5000r/mm | 4000r/mm | ||||||||||
| перемещение по оси Y | ±30mm | ±50mm | ||||||||||
| Можно ли поменять режущую головку поблизости? | yes | yes | ||||||||||
| Размер режущего инструмента | Круглый нож | 20 x 20 mm | ||||||||||
| Диаметр расточной оправки | Ø25 | Ø32 | ||||||||||
| Держатель электроинструмента | ER20(Ø1-13) | ER20(Ø1-16) | ||||||||||
| Размеры (Д х Ш х В) | 280mm | 2713mm x 1605mm x 1883mm | ||||||||||
| 430mm | 2863mm x 1605mm x 1883mm | 3134mm x 1800mm x 1900mm | ||||||||||
| 730mm | 3163mm x 1605mm x 1883mm | 3684mm x 1800mm x 1900mm | ||||||||||
| 1080mm | 3513mm x 1605mm x 1883mm | |||||||||||
| Масса | 280mm | 2900kg | ||||||||||
| 430mm | 3100kg | 4800kg | ||||||||||
| 730mm | 3300kg | 5600kg | ||||||||||
| 1080mm | 3500kg | |||||||||||
